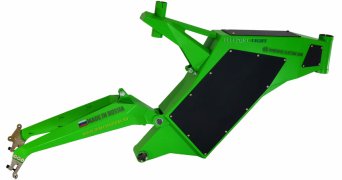

Телепорт Лайт - рама для Электровелосипеда

­­­­­­­­­­

Для создания легких конфигураций, небольшая длина, удобно педалировать

Мы специально разработали данную раму, исходя из потребностей пользователей удобно управлять велосипедом, а также педалировать.

Старались сделать ее как можно легче, но при этом учесть возможные перегрузки конструкции.

Прочности достаточно для движения на раме по пересеченной местности и даже небольших прыжков.

В раме применено решение со съемными дропаутами, толщина 11мм.Материал: Нержавеющая сталь ANSI 304 (амер.)Стандарт тормозного калипера: 160мм IS.Отверстие с резьбой, для установки переключателя скоростей.



Комплектация:

- отсек аккумулятора

- маятник

- вело-кронштейн

- кронштейн амортизатора

- крышки отсека аккумулятора, 4 шт

- подшипники маятника, распорная втулка оси маятника, оси амортизатора и маятника, меж блоковые винты, шайбы и гайки, дропауты из нержавеющей стали



Cовместимые вело-запчасти:

Крепление заднего тормоза:   IS 160-203мм роторы

Каретка:   68мм, длина вала 122мм и более

Рулевая колонка:   полуинтегрированная, чашки под 44мм

Подседельный штырь:   30.6 - 30.8 мм

Амортизационная вилка:   ход 80-200мм

Задний амортизатор:  посадочная ширина 24мм, ось 8мм. 160мм для вилки с ходом 80-90мм, 180мм для вилки с ходом 100-140мм, 190мм для вилки с ходом 140-160мм, 200 мм для вилки с ходом 200мм

Колеса и покрышки (вело):   24" - 64мм обод, покрышка до 2.5", 26" - 45мм обод, покрышка до 2.5"

Колеса и покрышки (мото):   19” обод 2.7 покрышка, 18” обод 3.6 покрышка, 17” обод 4.2 покрышка



Технические характеристики:

Колесная база 1150мм, при использовании вилки с ходом 200мм

Ширина отсека: 100мм

Максимальные размеры съемного АКБ: 310х160х80мм

Допустимое количество ячеек 18650 для съемного АКБ: 160+ шт

Максимальные размеры статичного АКБ: 350х180х95мм

Допустимое количество ячеек 18650 для статичного АКБ: 220+ шт

Рычажность маятника: 1/3.7 или 1/4.5

Разноширокий маятник: да

Усилители внутри маятника: да

Ширина между дропаутами: 145мм

Максимальная ширина колеса: 64мм

Расположение каретки: под отсеком АКБ

Рулевая втулка 130мм

Каретка: 68мм

Варианты сидений: вело / мото

Максимальный диаметр колес: 700мм

Дропауты: съемные, вертикальные под небольшим наклоном

Отверстие под натяжитель цепи: Да

Рейк (угол наклона вилки): 20-30 градусов

Загрузка АКБ: сбоку / сверху

Задний амортизатор: велосипедный

Длина заднего амортизатора: 190-220мм

Максимальное количество зубьев системы: 52

Геометрия: горный велосипед

Вес: 8.2 кг

Грузоподъемность: 120 кг
